建筑制图图纸幅面规格标准

　　本资料是一名很有经验的建筑设计师所总结的材料，内容详实，均为实践经验之谈，下面是他在实际工作中的总结和建筑制图图纸幅面方面的规格国家（国际）标准。

　　他说，从工作至今，整天都和图纸打交道，图纸可以说是一个设计院的门面，体现了设计院的整体风貌和设计水平，一些好的设计院送审的图纸图面清晰，规格统一，给人的第一印象就很好，看这样的图有如欣赏一件艺术品，给人是美的享受，而有些设计院，水平高低暂且不论，送审的图纸杂乱无章，图纸规格五花八门，装订次序混乱，图纸缺页，图面不清，比例不当，这样的图看着头昏眼花，简直就是受罪。

　　纸张尺寸是将纸张的长宽规范成固定的比例尺寸来使用。目前在国际间最常使用的是ISO所制定的标准，并将尺寸冠以编号例如A4、B5等等。在不同年代，全球各地也有当地通用的纸张尺寸。在书籍、卡片、信封以及日常书写用纸上，使用统一的纸张尺寸大大提高了生活便利性。

　　早在1786年，一位德国的科学家Georg Christoph Lichtenberg就发现长宽比为√2的矩形具有许多特点。在20世纪初期Walter Porstmann将此概念应用在一系列纸张尺寸的制定，并且在1922年被制定为德国标准（DIN 476）。随着各国逐渐采用，后来此标准被定为国际标准（ISO 216）。

　　国际标准的纸张尺寸可分为A、B、和C三种系列。此标准的特色是纸张尺寸的长宽比均为√2 （约为1.4142）。同系列但不同尺寸的纸张，其几何比例相同，因此可以直接缩放影印而不会造成纸面图案有边缘裁切的问题。

　　A系列的制定基础首先是求取一张长宽比为√2且面积为1平方米（㎡）的纸张。因此这张纸的宽长分别为841mm和1189mm（长宽比为√2:1），并且编号为A0.若将A0纸张的长边对切为二，则得到两张A1的纸张，其宽长均为594mm和841mm.依此方式继续将A1纸张对切，则可以依序得到A2、A3、A4等等纸张尺寸。在制定标准时，尺寸均以整数为准，因此对切的纸张尺寸若带有小数（小于1mm）则会舍入计算。

　　B系列的制定基础首先是求取宽边的长度为1米且面积为√2平方米（㎡）的纸张。因此这张纸的宽长分别为1000mm和1414mm（长宽比为√2:1），并将其编号为B0.若将B0纸张的长边对切为二，则得到两张B1的纸张，其宽长均为707mm和1000mm.依此方式继续将B1纸张对切，则可以依序得到B2、B3、B4等等纸张尺寸。和A系列相比，B系列的纸张面积是同号A系列的√2倍，例如B4纸张面积是A4的√2倍。

　　C系列的制定基础是将A系列和B系列的尺寸作几何平均而求得的。例如C4的纸张尺寸是A4和B4尺寸的几何平均，且纸张长宽比仍为√2:1.这样一来，C4的尺寸系介于A4和B4之间，A4的纸张可以装入C4大小的信封袋中，而C4的纸张可以装入B4大小的信封袋中。

　　一、我国建筑制图图幅规格采取国际标准（ISO 216）A系列，基本图幅分A0、A1、A2、A3、A4五种规格，见表1-1所示。

表1-1 基本图纸幅面尺寸

　　由这五种基本规格通过长边加长的办法又可得到三十种规格，另外还有二种特殊规格的幅面，见表1-2所示。

表1-2 国标ISO 216 纸张规格

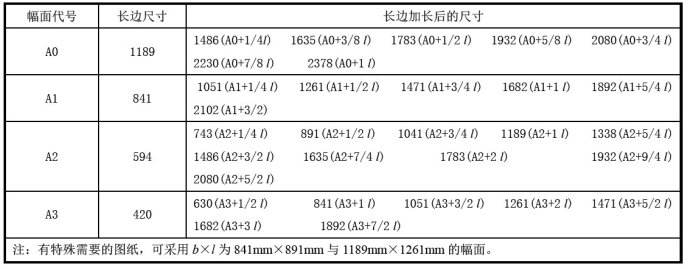

表1-3图纸长边加长尺寸

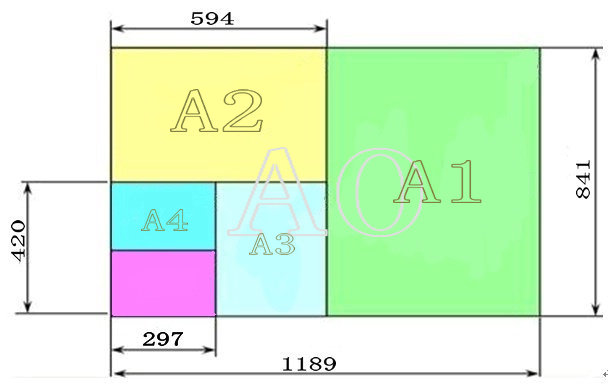

　　基本幅面尺寸间的关系如下如下图所示：

　　结束语：本标准规范是为了做到房屋建筑图纸的基本统一，清晰明朗，保证图纸质量，提高制图效率，符合设计施工存档的要求，以适应工程建设的需要。
