建筑识图的尺寸标注

　　四、半径、直径、球的尺寸标注

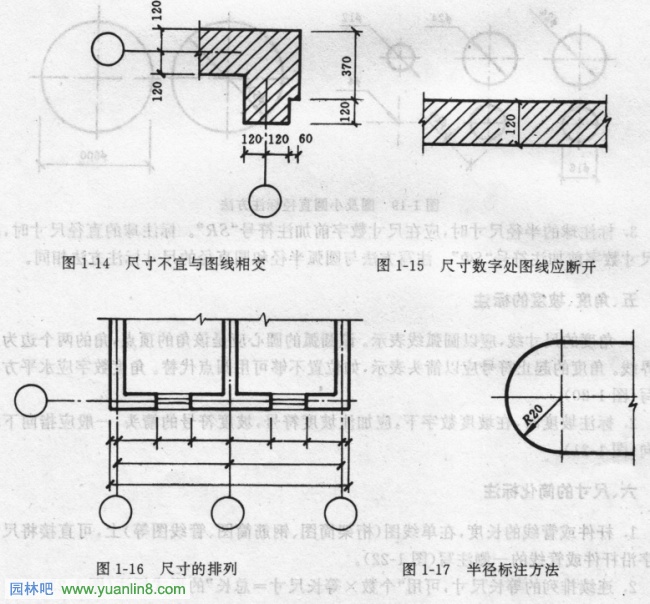

　　1.半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。半径数字前应加注半径符号“R”（图1-17）。较小圆弧的半径和较大圆弧的半径，可按图1-18的形式标注。

　　3.标注球的半径尺寸时，应在尺寸数字前加注符号“SR”，附注球的直径尺寸时，应在尺寸数字前加注符号“S函”.注写方法与圆弧半径和圆直径的尺寸标注方法相同。

　　五、角度、坡度的标注

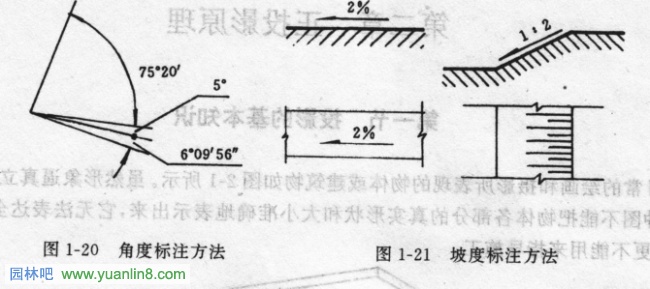

　　1.角度的尺寸线，应以圆弧线表示。该圆弧的圆心应是该角的顶点，角的两个边为尺寸界线。角度的起止符号应以箭头表示，如位置不够可用圆点代替。角度数字应水平方向注写（图1-20）。

　　2.标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向下坡方向（图1-21）。

　　六、尺寸的简化标注

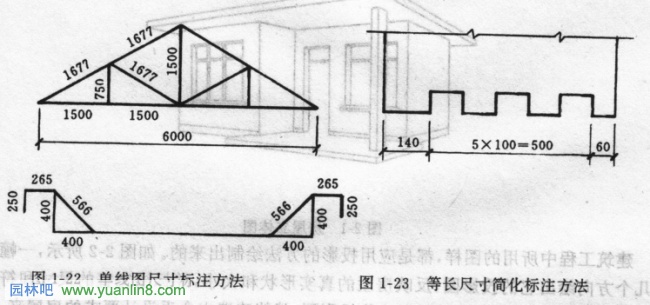

　　1.杆件或管线的长度，在单线图（桁架简图、钢筋简图、管线图等）上，可直接将尺寸数字沿杆件或管线的一侧注写（图1-22）。

　　2.连续排列的等长尺寸，可用“个数×等长尺寸一总长”的形式标注（图1-23）。

　　小结：尺寸标注要掌握尺寸的组成；尺寸在工程图上的单位、尺寸数字的读数方向；尺寸排列的规则；半径、直径、坡度应加什么样的符号及尺寸的简化标注等。

　　本内容相关思考：

　　1、图样上的尺寸由什么组成？ 2、怎样识读尺寸数字的读数方向？　　3、图样上的尺寸排列与布置有什么要求？　　4、标注半径、直径、球及坡度的尺寸时，应加注什么符号？
