建筑识图的尺寸标注

　　尺寸是图样的重要组成部分，尺寸是施工的依据。因此，标注尺寸必须认真细致，注写清楚，字体规整，完整正确。

　　一、尺寸界线、尺寸线及尺寸起止符号

　　1.图样上的尺寸，由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成（图1-9）。

图1-9尺寸的组成（左）图1-10尺寸界线（中）图1-11箭头尺寸起止符号（右）

　　2.尺寸界线应用细实线绘制，一般应与被标注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2-3mm.必要时，图样轮廓线可用作尺寸界线（图1-10）。

　　3.尺寸线应用细实线绘制，应与被注长度平行，且不宜超出尺寸界线，任何图线均不得用作尺寸线。

　　4.尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜2-3mm.半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示（图1-11）。

　　二、尺寸数字

　　1.图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。

　　2.图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以毫米为单位。

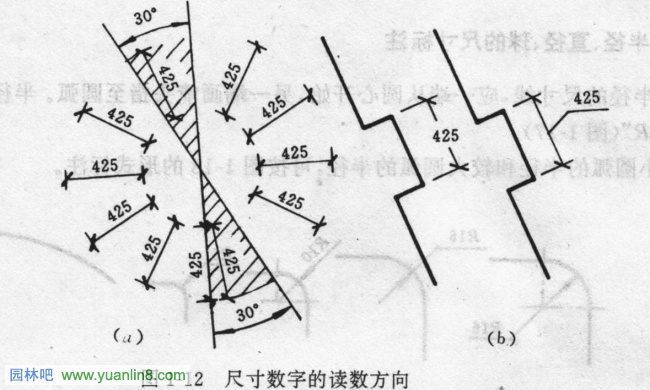

　　3.尺寸数字的读数方向，应按图l-12（a）的规定注写。若尺寸数字在30.斜线区内，宜按图l-12（b）的形式注写。

　　4.尺寸数字应根据其读数方向注写在靠近尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写（图1-13）。

　　三、尺寸的排列与布置

　　1.尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交（图1-14）。

　　2.图线不得穿过尺寸数字，不可避免时，应将尺寸数字处的图线断开（图1-15）。

　　3.互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸应离轮廓线较远（图1-16）。
