透视作图名词术语

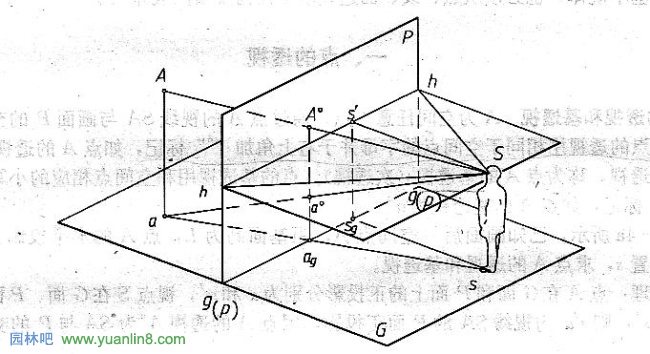

　　从几何作图角度看，作透视图就是求作直线（视线）与平面（画面）的交点。在作图过程中，要涉及一些特定的点、线和面，弄清它们的确切含义及其相互关系，有助于理解透视的形成过程，掌握作图方法。透视图的基本术语（见图）如下：

　　图中各个符号的解释：

　　（1）基面（G）：景物所在的水平面。通常将绘有景物平面图的投影面H作为基面。

　　（2）画面（P）：透视图所在的平面，处于人眼和景物之间，一般为铅垂位置。特别声明，在此特指针对画面垂直于基面的情况而言。

　　（3）基线：画面与基面的交线。在画面上以字母g-g表示，在基面上以p-p表示。它们还分别表示基面（画面）在画面（基面）上的积聚投影。

　　（4）视点（S）：人眼所在的空间位置，即投射中心。

　　（5）视线：过视点S的直线，即由投射中心发出的投射线。

　　（6）中心视线（Ss‘）：垂直于画面的视线，又称主视线。

　　（7）心点（s’）：视点S在画面P上的正投影，又称主视点、视中心点。即中心视线与画面的垂足。

　　（8）视平面：过视点S所作的平面。

　　（9）水平视平面：过视点S所作的水平面。
